如何焊好管道焊縫的焊接？

欄目：行業知識 發布時間：2022-04-26

分享到：

一、焊前準備

焊接設備：該焊接工作使用國產焊機即可；填充、蓋面使用鼎鼎自動化焊接設備。

焊接材料：根焊焊接母材選擇焊絲，比如304或者316的不銹鋼絲盤。

坡口清理：組對前，首先進行坡口清理。用角向磨光機或電動鋼絲刷清除坡口及正反面邊緣25mm范圍內的油、銹、水及其它污物，直至全部露出金屬光澤。

管口組對：管口組對直接影響根焊質量，必須嚴格按焊接工藝參數進行，控制坡口鈍邊控制在0.5～2.0mm范圍內；因?yàn)楹附舆^(guò)程全程為自動化焊接，坡口間隙可以不留。下圖為手工焊接，留了2.5~3mm的間隙。

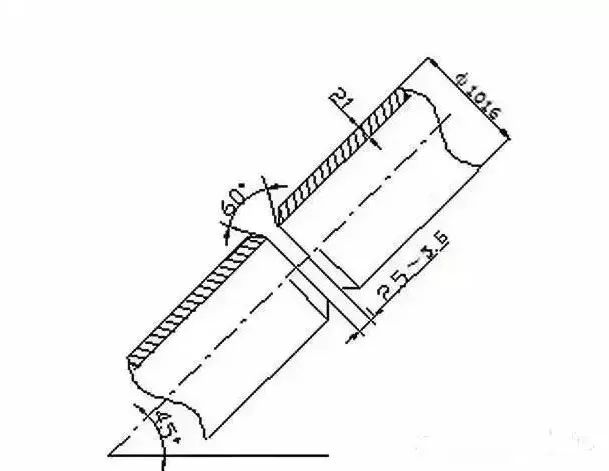

管口組隊有關參數

管口定位焊：管口定位使用內卡點固，可用8～10個U型卡，均勻?qū)ΨQ(chēng)分布于管口內，牢固焊接。然后將焊件以斜45°位置固定在焊架上。

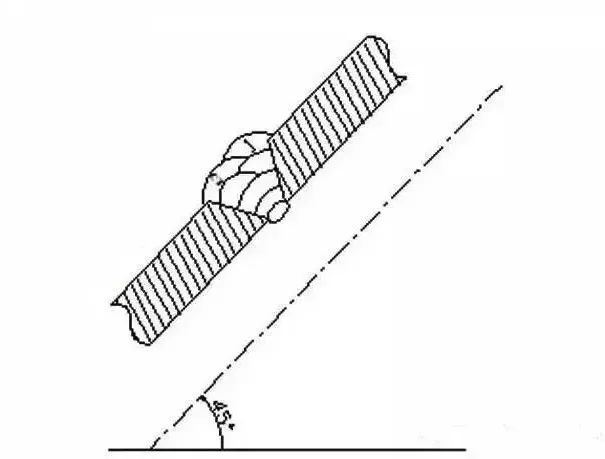

傾角示意圖

二、施焊

01選擇焊接工藝參數

焊接工藝參數是指導焊接操作的重要依據，從根焊打底，到填充、蓋面焊，都必須守焊接工藝規程，嚴格控制焊接工藝參數。

02根焊

焊前預熱：X70鋼級較高，有較強的裂紋傾向，根焊前必須進行預熱，將坡口及周?chē)訜岬?0～120℃，方可進行根焊。

根焊：又稱打底，一般科自融母材不需填絲。通常高溫高壓的管道焊接必須要通過一級或者二級的探傷實驗，這就必須焊道內部需要充氬氣保護，以便達到單面焊接雙面成型，這個需要足夠的經驗，面對各種材質、尺寸的管道件調出相應的打底焊接參數，該設備具有相應的經驗數據，可隨機存儲焊接工藝達百套，焊接可實現一鍵操作。

采用短弧操作，防止產生氣孔，利于坡口根部熔透，防止產生未焊透和未熔合，同時要防止產生內凹和塌陷，并做到更換焊條時接頭處飽滿。

根焊焊完后，應徹底清除表面熔渣和飛濺，尤其是焊縫與坡口表面交界處應清理干凈，避免在下層焊道焊接時產生夾渣。

03填充焊

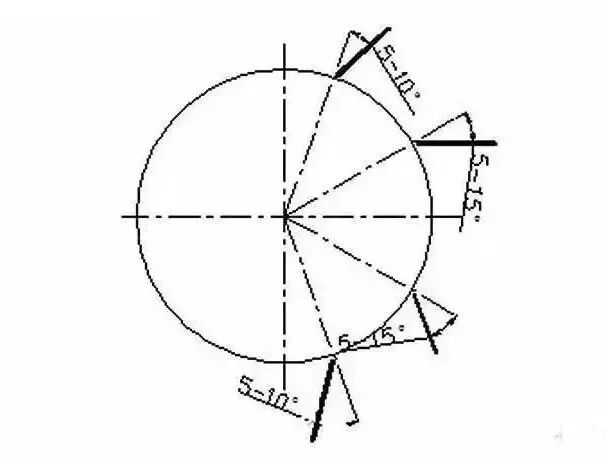

X70級鋼材有一定的裂紋傾向，為防止產生裂紋，必須保證層間溫度達到80℃以上，冬季焊接施工必須采取適當?shù)募訜岽胧?/span>根焊完成后，應立即進行焊層清理，緊接著進行熱焊層及填充層的焊接；填充層的焊接缺陷主要為氣孔、夾渣和未熔合。填充焊時保持短弧焊接；采用直線運條或稍作擺動；自上而下不斷調整焊槍傾角。
