氬弧焊高技巧必備資料

欄目：行業(yè)知識(shí) 發(fā)布時(shí)間：2022-07-22

分享到：

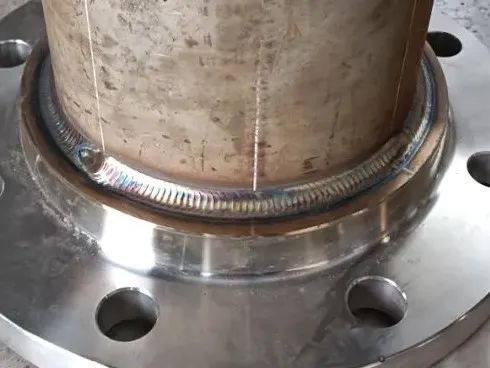

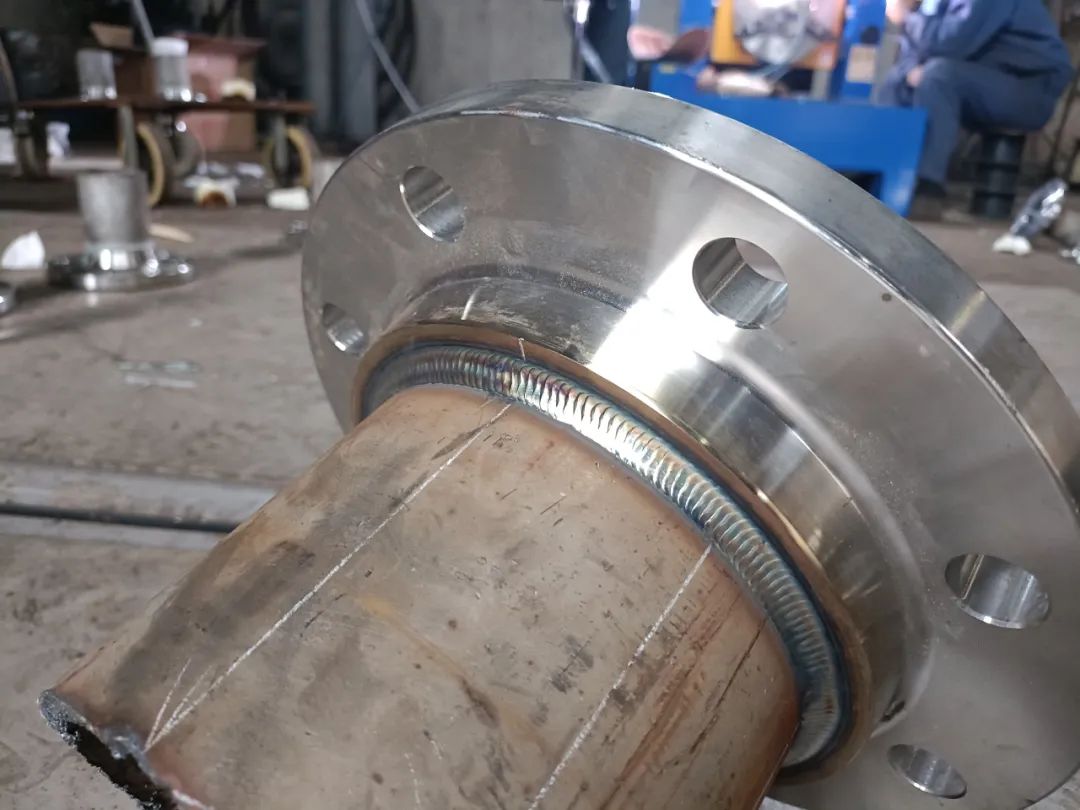

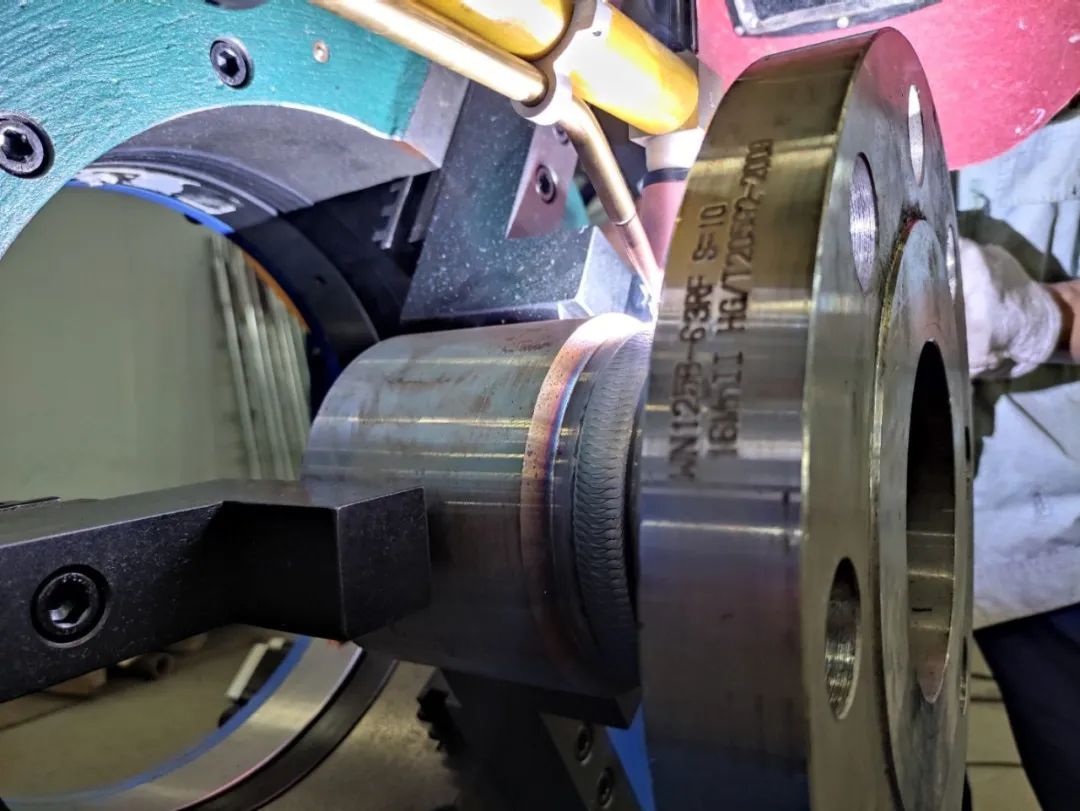

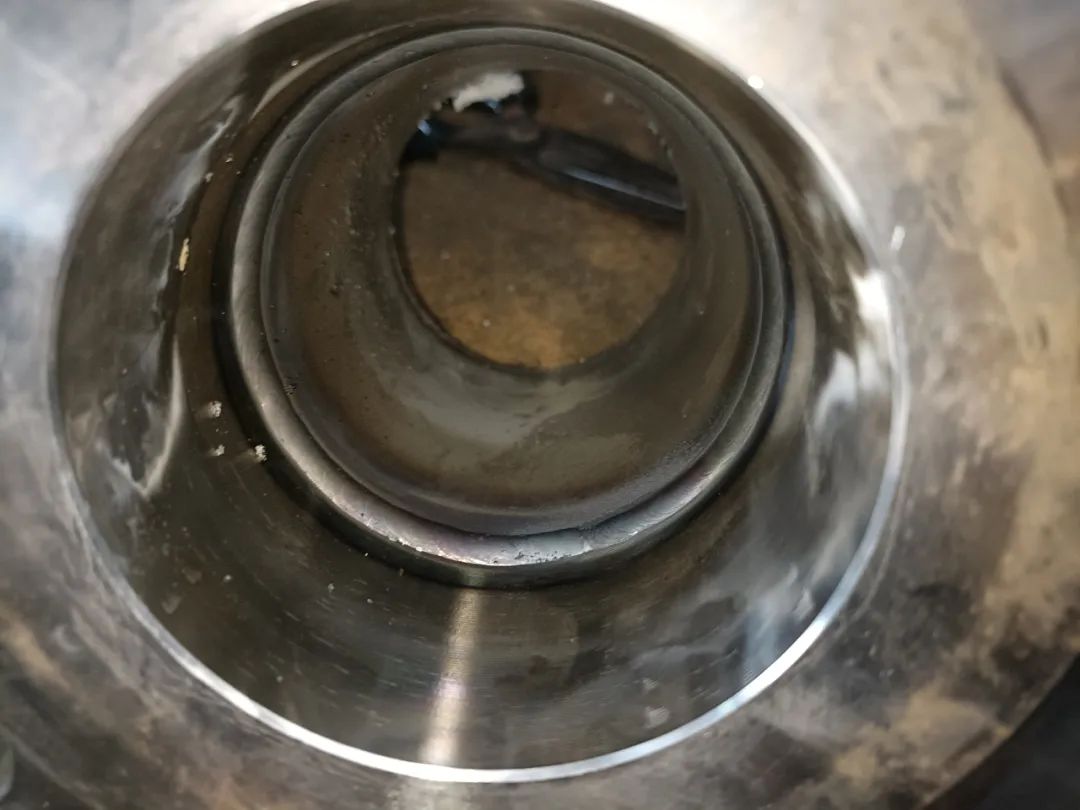

完美焊縫一直是學(xué)習(xí)氬弧焊工藝焊工追求的目標(biāo)，也是展示氬弧焊工藝水平的高低，讓自己能夠向企業(yè)開(kāi)出高待遇的資本，不過(guò)隨著智能焊接技術(shù)的發(fā)展，自動(dòng)化焊接設(shè)備已經(jīng)能夠不需要焊工的情況下，能夠得到完美的焊縫。

但是，即使是再高的設(shè)備智能水平，也需要注意焊接前的準(zhǔn)備，如果沒(méi)有焊前準(zhǔn)備，那么就沒(méi)有完美焊縫的機(jī)會(huì)了，因此，在此小編為大家介紹一下，氬弧焊操作的焊前小常識(shí)。

1、根據(jù)工件材質(zhì)規(guī)格選擇焊絲牌號(hào)規(guī)格和鎢極牌號(hào)

選用焊絲太細(xì)不但生產(chǎn)率低，并且由于比表面積大，相應(yīng)帶入焊縫中的雜質(zhì)也多。

2、根據(jù)工件特性和焊絲規(guī)格確定鎢極直徑和端部形狀

正確選用鎢極直徑，技能提高生產(chǎn)率又能滿足工藝上的要求和減少鎢極的燒損。鎢極直徑選用過(guò)小則使鎢極熔化和蒸發(fā)，或引起電弧不穩(wěn)和焊縫夾鎢等現(xiàn)象出現(xiàn)。鎢極直徑選用過(guò)大，在用交流電源焊接時(shí)會(huì)出現(xiàn)電弧漂移而分散或出現(xiàn)偏弧現(xiàn)象。如果鎢極直徑選用合適，交流焊接時(shí)一般端部會(huì)熔成圓球形。選用鎢極（一般來(lái)說(shuō)直徑2.4mm用的比較多，它的電流造應(yīng)范圍是150A—250A，鋁例外）。鎢極直徑一般應(yīng)等于或大于焊絲直徑，焊接薄工件或熔點(diǎn)低的鋁鎂合金時(shí)鎢極直徑略小于焊絲直徑，中厚工件鎢極直徑等于焊絲直徑，厚工件鎢極直徑大于焊絲直徑。

3、焊接電流

是GTAW最重要的參數(shù)，取決于鎢極種類和規(guī)格。電流太小，難以控制焊道成形，容易形成未熔合和未焊透缺陷，同時(shí)電流太小造成生產(chǎn)效率降低會(huì)浪費(fèi)氬氣。電流太大，容易形成凸瘤和燒穿缺陷，熔池溫度過(guò)高時(shí)，會(huì)出現(xiàn)咬邊、焊道成形不美觀。電流大小要適當(dāng)，根據(jù)經(jīng)驗(yàn)，電流一般為鎢極直徑的30-55倍，交流電源選下限，直流正接選上限，當(dāng)鎢極直徑小于3mm時(shí)，從計(jì)算值減去5-10A，當(dāng)鎢極直徑大于4mm時(shí)，計(jì)算值再加10-15A。同時(shí)還需要注意的是焊接電流不能大于鎢極的許用電流。

4、噴嘴直徑

氣體保護(hù)區(qū)的大小與噴嘴直徑相關(guān)的，噴嘴直徑過(guò)大，散熱快，焊縫寬，焊速慢影響視線，在保證保護(hù)效果不變的情況下，隨著噴嘴直徑增大氣體流量也必須增大因而造成氬氣浪費(fèi)；噴嘴直徑過(guò)小保護(hù)效果變差，又容易被燒壞，滿足不了大電流焊接要求。根據(jù)鎢極的直徑選用多大的噴嘴，鎢極直徑的2.5—3.5倍是噴嘴的內(nèi)徑D=（2.5—3.5）dw其中D表示噴嘴內(nèi)徑（mm），dw表示鎢極直徑（mm）。

5、氣體流量

在保證保護(hù)效果良好的前提下盡量減小氣體流量，以降低成本。單流量鈦小，噴出來(lái)的氣流挺度差，輕飄無(wú)力，容易受外界氣流的干擾，影響保護(hù)效果，同時(shí)電弧也不能穩(wěn)定燃燒，焊接中可以看到有氧化物在熔池表面漂移，焊縫發(fā)黑而無(wú)光亮。流量太大，不但會(huì)浪費(fèi)保護(hù)氣，還會(huì)是焊縫冷卻過(guò)快，不利于焊縫成形，同時(shí)容易形成紊流而卷入空氣，破壞保護(hù)效果。氣體流量Q主要取決于噴嘴直徑和保護(hù)氣體種類，也與被焊金屬的性質(zhì)、焊接速度、坡口形式、鎢極外伸長(zhǎng)度和電弧長(zhǎng)度有關(guān)。手工焊時(shí)可用經(jīng)驗(yàn)公式Q=（0.18-1.2）D計(jì)算，D為噴嘴直徑，單位為mm，Q單位為L(zhǎng)/mm。當(dāng)D≥12mm時(shí)系數(shù)取1.2，D≤12mm時(shí)，系數(shù)取0.8，以達(dá)到挺度基本一直。
