不論采用哪種焊接方法，都要求焊縫達(dá)到射線探傷二級(jí)或三級(jí)的技術(shù)條件。

    對(duì)于只能從單面焊接的壓力管道、壓力容器封頭及有關(guān)類似的焊接產(chǎn)品，只有達(dá)到在一側(cè)焊接根部焊透成形的焊縫(不加墊板或墊圈)才能滿足這一技術(shù)要求，必須掌握“單面焊雙面成形”的焊接工藝方法！

     單面焊雙面成形的操作方法，不論對(duì)碳素鋼、低合金鋼或不銹鋼的焊接，以及采用直流電源或交流電源，盡管焊接性能有很大差別，但其操作要領(lǐng)是一致的，主要要控制以下3個(gè)方面。

1、根部間隙裝配間隙要適當(dāng)

在坡口角度合理的情況下，必須要有適當(dāng)根部間隙，才能保證焊條送到根部，確保電弧透過(guò)北部一部分，熔透根部。為了易于做到透度均勻，一般根部間隙尺寸偏差應(yīng)在1毫米左右。

根部間隙尺寸應(yīng)相當(dāng)于所用焊條直徑或大于直徑0.5~1.0毫米左右為宜。

根部間隙的大小和許多因素有關(guān)，應(yīng)綜合考慮選擇。

①工件厚度，如焊件較薄、散熱較慢、焊件熱量不易散失，根部間隙就可以小些，較厚的焊件應(yīng)適當(dāng)大些，以利于根部熔透。

②工藝參數(shù)，焊接電流較小時(shí)，根部間隙應(yīng)稍大，當(dāng)焊工習(xí)慣使用較大電流操作時(shí)，根部間隙就應(yīng)相應(yīng)減小。

③焊接位置，平縫和橫縫的根部間隙可以小些，而對(duì)仰縫和立縫又需稍大些。

④鈍邊尺寸 鈍邊大，根部間隙也要大些。

⑤焊接順序，根部間隙小的應(yīng)先焊，根部間隙大的應(yīng)后焊，此外還要考慮受熱膨脹等因素。

2、坡口角度要適當(dāng)，并要有一定尺寸的鈍邊。

坡口角度必須按“規(guī)則”和有關(guān)設(shè)計(jì)的技術(shù)條件規(guī)定進(jìn)行坡口角度直接影響接頭質(zhì)量和焊縫尺寸，必須選擇合理的角度，一般為“v”字形坡口60°~70°。

鈍邊是沿焊件厚度方向未開(kāi)坡口的端面部分。根據(jù)工件厚度一般留有0.5~2.0毫米尺寸的鈍邊。如壁厚3毫米時(shí)，鈍邊應(yīng)為0.5毫米，如壁厚在12毫米以上時(shí)，一般應(yīng)為1.5毫米，最大不超過(guò)2毫米為宜，鈍邊太厚容易出現(xiàn)根部未焊透。太薄易被擊穿，出現(xiàn)較大的熔孔。

有了鈍邊，引弧后用電弧預(yù)熱工件的時(shí)間可以長(zhǎng)些，預(yù)熱的范圍就可以大些，從而改善了焊接工藝條件，增加液體金屬的流動(dòng)性，容易確保焊透。

有了鈍邊，可以承受較大的焊接電流，不會(huì)出現(xiàn)一引烯電弧就打穿根部的現(xiàn)象。有鈍邊容易控制熔池大小，有利于根部熔透。

特別是仰焊位置，必須選用稍大電流才好操作，否則既無(wú)法成形也很難克服氣孔、夾渣等工藝缺陷。因此有一定尺寸的鈍邊是很必要的。

3、采用擊穿焊法。

擊穿焊法，就是在焊接過(guò)程中，領(lǐng)先電弧的穿透力，熔化擊穿根部，確保根部焊透成形的一種焊接方法。

具體操作方法是 引弧后，拉長(zhǎng)電弧進(jìn)行預(yù)熱(平焊預(yù)熱時(shí)間短，不十分明顯，對(duì)仰焊位置則是很明顯的)，當(dāng)達(dá)到半熔化狀態(tài)時(shí)(即在電焊護(hù)目鏡下看到被預(yù)熱的坡口邊出現(xiàn)“汗珠”時(shí)約3~4秒鐘)，壓低電弧，熔化擊穿鈍邊，使之出現(xiàn)一個(gè)比對(duì)口間隙稍大的“熔孔”，從而保證熔敷金屬一部分過(guò)渡到焊縫根部及背面并與熔化的母材共同組成熔池。

隨焊條繼續(xù)熔化，擊穿的熔孔被焊上，此時(shí)采取適當(dāng)?shù)臏缁∈址ǎ怪鋮s形成焊縫。然后再擊穿、熔化鈍邊，再形成熔孔，再焊上以此往復(fù)達(dá)到背面焊縫成形。

熔孔形成即表示根部已焊透。熔孔尺寸的大小，即標(biāo)志背面焊縫的尺寸。一般控制熔孔直徑為對(duì)口間隙的1.1~1.5倍左右。具體尺寸要根據(jù)工件厚度、焊接位置、規(guī)范參數(shù)及根部間隙、鋼種等諸因素綜合調(diào)整。一般先進(jìn)行工藝試驗(yàn)，摸索出規(guī)律后，再進(jìn)行焊接，以保證焊接質(zhì)量。

第二層以后的焊接采用連續(xù)焊法，要注意減少工藝缺陷，焊接電流要適中，對(duì)于碳素鋼和低合金鋼焊件，焊后要控制緩慢冷卻，為獲得組織性能好的接頭和為氣體逸出創(chuàng)造條件，對(duì)于奧氏體不銹鋼焊件，則要求選擇較小的焊接工藝規(guī)范，焊后自然冷卻或使之快冷，防止因過(guò)熱產(chǎn)生晶間腐蝕的傾向。

蓋面層(加強(qiáng)焊層)焊接時(shí)，應(yīng)先進(jìn)行“填平補(bǔ)齊”，使焊肉高低一致，并不超過(guò)坡口面，保留坡口輪廓，調(diào)整好焊接電流，一次蓋面，做到外型美觀。

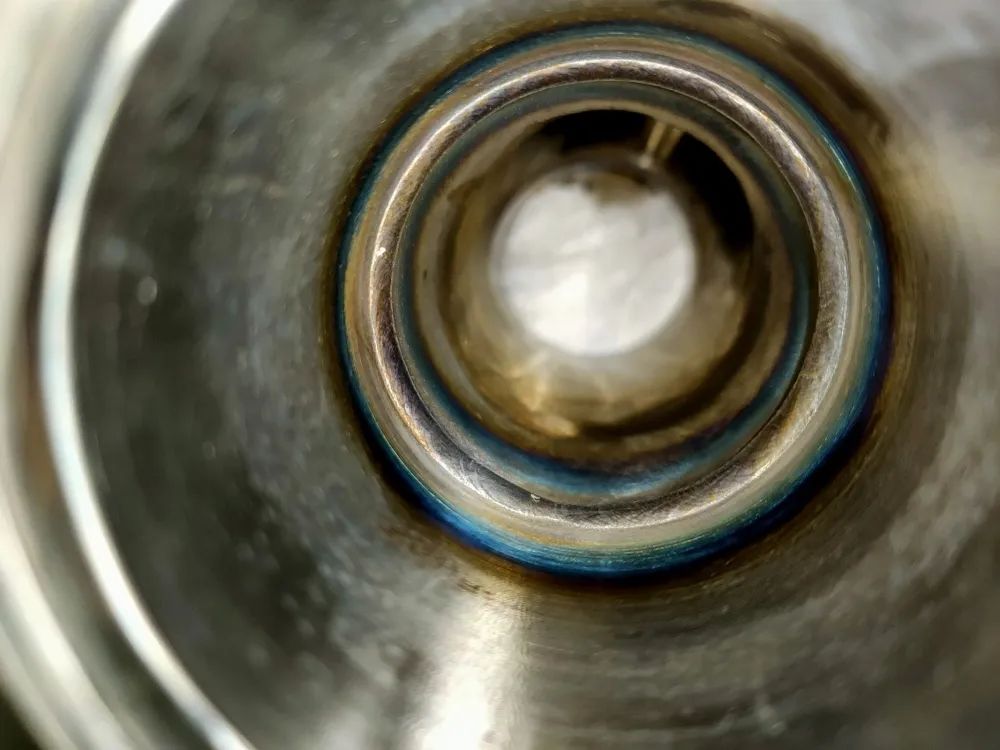

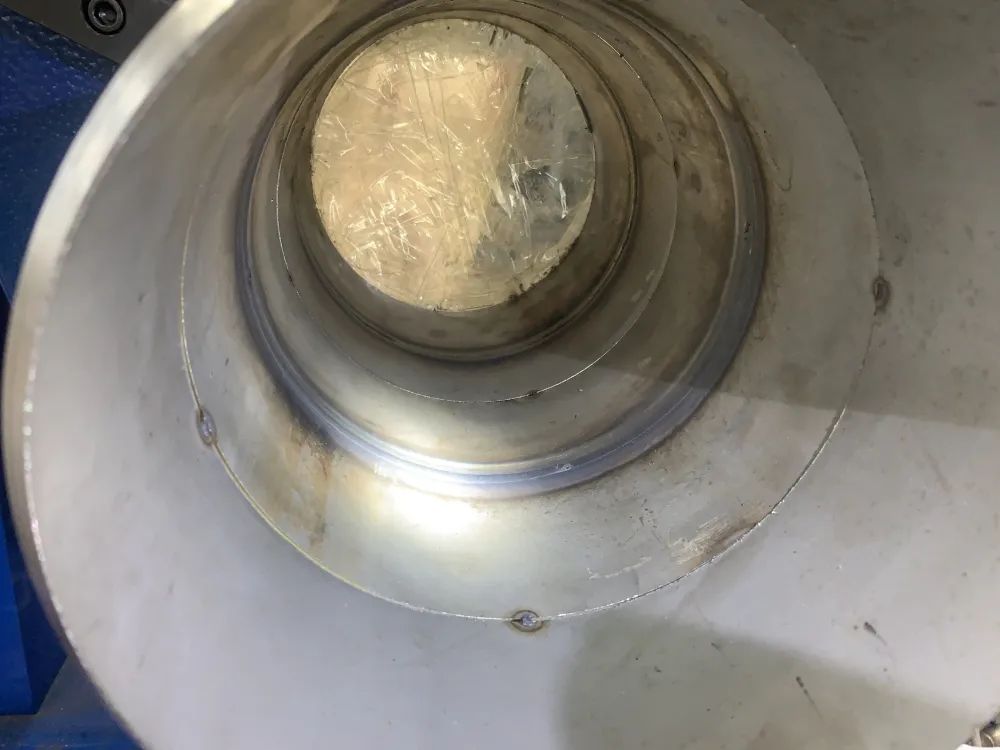

     金魯鼎自動(dòng)焊接設(shè)備，單面焊雙面成型，不成問(wèn)題！

文章來(lái)源網(wǎng)絡(luò)旨在學(xué)習(xí)分享，如有侵權(quán)聯(lián)系刪除
