隨著技術(shù)的進(jìn)步與發(fā)展，鋁合金的應(yīng)用領(lǐng)域越來(lái)越廣，因此在實(shí)際生產(chǎn)過(guò)程中經(jīng)常會(huì)遇到鋁合金焊接的問(wèn)題。如果掌握了下面的口訣，鋁合金焊接的問(wèn)題基本就得到解決了。

1、鋁合金焊接口訣

鋁焊操作難度大，氧裂孔變易軟化；表面氧化焊接難，焊前清理須做全；電源極性作用靈，陰極清理很實(shí)用；MIG須用直反接，交流電流最常用；

引弧需要加高頻，焊接可以加脈沖；鋁焊難點(diǎn)第二名，熱裂傾向很嚴(yán)重；熱裂種類有很多，縱橫坑根最集中；具體原因就一點(diǎn)，凝固過(guò)程收縮快；

應(yīng)力拉伸出縫隙，液鋁不足生裂紋；預(yù)防解決很關(guān)鍵，工藝設(shè)計(jì)有幫助；焊接熱量應(yīng)集中，分段預(yù)熱降焊速；成分設(shè)計(jì)應(yīng)合理，微量元素作用明。

氣孔缺陷很常見(jiàn)，鋁焊尤其最敏感；解決缺陷三方面，材料氣體和環(huán)境；環(huán)境濕度應(yīng)控制，超出六成應(yīng)停工；母材清理很關(guān)鍵，表面去除油水污；

焊材使用應(yīng)注意，檢查烘干有必要；保護(hù)氣體應(yīng)干凈，純度應(yīng)有四個(gè)九；同時(shí)流量應(yīng)把控，不大不小要適中；焊接應(yīng)遵規(guī)程做，氣孔問(wèn)題影無(wú)蹤。

焊接變形讓人愁，抓住本質(zhì)消煩憂；膨脹系數(shù)是主因，改善應(yīng)從此處進(jìn)；調(diào)節(jié)方法樣式多，反變拘束留余量；工藝參數(shù)要規(guī)范，前期預(yù)熱應(yīng)做到；

以上規(guī)范要嚴(yán)格，質(zhì)量要求要負(fù)責(zé)。接頭軟化存風(fēng)險(xiǎn)，嚴(yán)格控制并檢驗(yàn)；材料工藝是關(guān)鍵，母材焊材應(yīng)匹配；不能驢唇對(duì)馬嘴，強(qiáng)度應(yīng)該要對(duì)應(yīng)；

工藝設(shè)計(jì)也要用，降低參數(shù)防粗化；熱量集中減區(qū)間，防止區(qū)域擴(kuò)大化；各種問(wèn)題都能解，焊接評(píng)定不能少；焊接人機(jī)料法環(huán)，每個(gè)環(huán)節(jié)要把嚴(yán)；

焊前準(zhǔn)備應(yīng)齊全，焊中焊后要檢驗(yàn)；實(shí)際問(wèn)題實(shí)際法，實(shí)踐作用最關(guān)鍵。

2、鋁及鋁合金的焊接特點(diǎn)

1.氧化膜：

鋁在空氣中及焊接時(shí)極易氧化，生成的氧化鋁（Al2O3）熔點(diǎn)高、非常穩(wěn)定，不易去除。阻礙母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夾渣、未熔合、未焊透等缺欠。

鋁材的表面氧化膜和吸附大量的水分，易使焊縫產(chǎn)生氣孔。焊接前應(yīng)采用化學(xué)或機(jī)械方法進(jìn)行嚴(yán)格表面清理，清除其表面氧化膜。

在焊接過(guò)程加強(qiáng)保護(hù)，防止其氧化。鎢極氬弧焊時(shí)，選用交流電源，通過(guò)“陰極清理”作用，去除氧化膜。

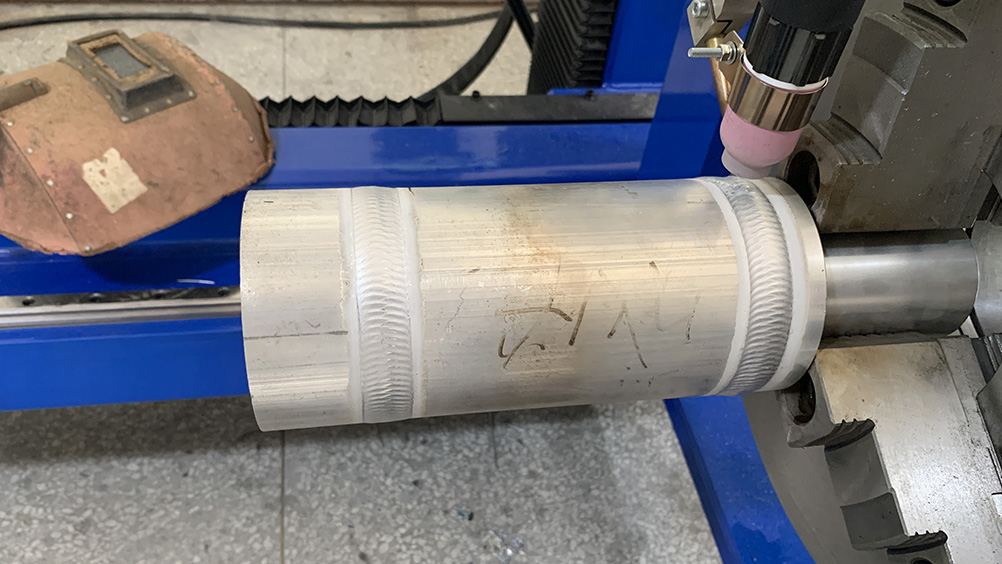

金魯鼎鋁合金管件自動(dòng)焊

2.導(dǎo)熱率大

在焊接過(guò)程中，大量的熱量能被迅速傳導(dǎo)到基體金屬內(nèi)部，因而焊接鋁及鋁合金時(shí)，能量除消耗于熔化金屬熔池外，還要有更多的熱量無(wú)謂消耗于金屬其他部位，這種無(wú)用能量的消耗要比鋼的焊接更為顯著，為了獲得高質(zhì)量的焊接接頭，應(yīng)當(dāng)盡量采用能量集中、功率大的能源，有時(shí)也可采用預(yù)熱等工藝措施。

3.線膨脹系數(shù)大，易變形和產(chǎn)生熱裂紋

鋁及鋁合金的線膨脹系數(shù)約為碳素鋼和低合金鋼的兩倍。鋁凝固時(shí)的體積收縮率較大，焊件的變形和應(yīng)力較大，因此，需采取預(yù)防焊接變形的措施。

鋁焊接熔池凝固時(shí)容易產(chǎn)生縮孔、縮松、熱裂紋及較高的內(nèi)應(yīng)力。

4.極易溶解氫

鋁及鋁合金在液態(tài)能溶解大量的氫，固態(tài)幾乎不溶解氫。在焊接熔池凝固和快速冷卻的過(guò)程中，氫來(lái)不及溢出，極易形成氫氣孔。弧柱氣氛中的水分、焊接材料及母材表面氧化膜吸附的水分，都是焊縫中氫氣的重要來(lái)源。因此，對(duì)氫的來(lái)源要嚴(yán)格控制，以防止氣孔的形成。

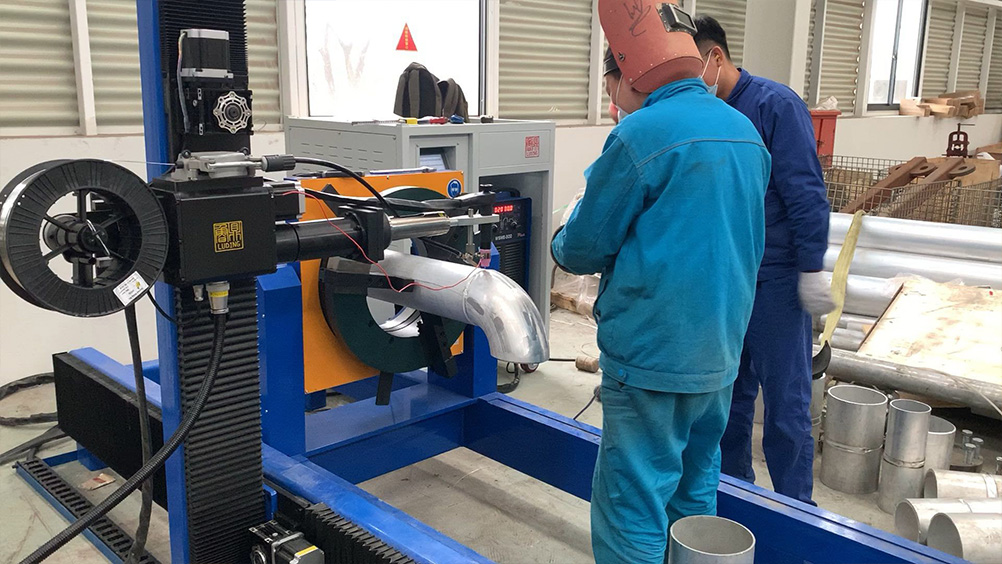

金魯鼎鋁合金管件自動(dòng)焊

5.接頭處和熱影響區(qū)容易軟化

合金元素易蒸發(fā)、燒損，使焊縫性能下降。

母材基體金屬如為變形強(qiáng)化或固溶時(shí)效強(qiáng)化時(shí)，焊接熱會(huì)使熱影響區(qū)的強(qiáng)度下降。

鋁為面心立方晶格，沒(méi)有同素異構(gòu)體，加熱與冷卻過(guò)程中沒(méi)有相變，焊縫晶粒易粗大，不能通過(guò)相變來(lái)細(xì)化晶粒。

3、焊接方法

幾乎各種焊接方法都可以用于焊接鋁及鋁合金，但是鋁及鋁合金對(duì)各種焊接方法的適應(yīng)性不同，各種焊接方法有其各自的應(yīng)用場(chǎng)合。

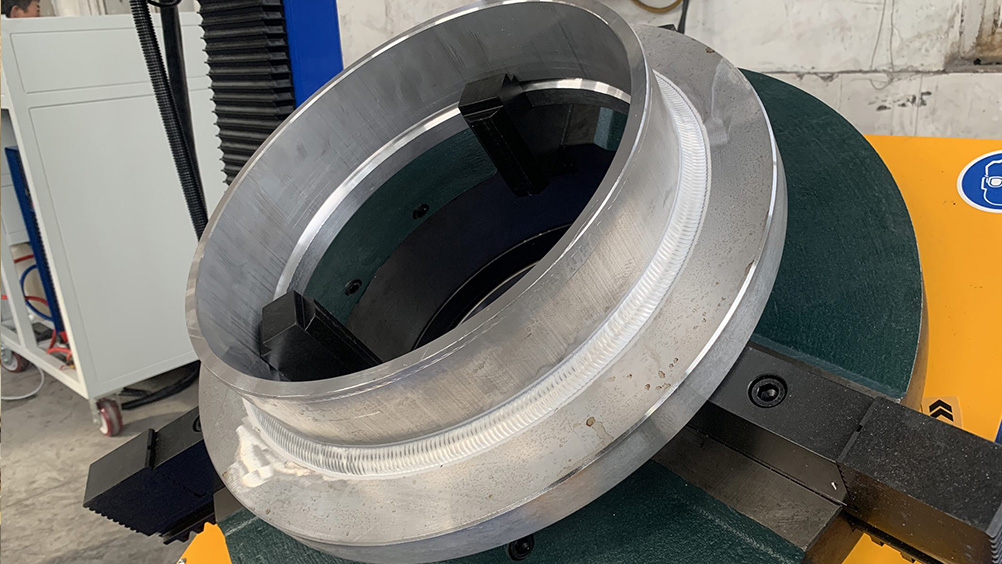

金魯鼎鋁合金管件自動(dòng)焊

氣焊和焊條電弧焊方法，設(shè)備簡(jiǎn)單、操作方便。氣焊可用于對(duì)焊接質(zhì)量要求不高的鋁薄板及鑄件的補(bǔ)焊。焊條電弧焊可用于鋁合金鑄件的補(bǔ)焊。

惰性氣體保護(hù)焊（TIG或MIG）方法是應(yīng)用最廣泛的鋁及鋁合金焊接方法。鋁及鋁合金薄板可采用鎢極交流氬弧焊或鎢極脈沖氬弧焊。鋁及鋁合金厚板可采用鎢極氦弧焊、氬氦混合鎢極氣體保護(hù)焊、熔化極氣體保護(hù)焊、脈沖熔化極氣體保護(hù)焊。熔化極氣體保護(hù)焊、脈沖熔化極氣體保護(hù)焊應(yīng)用越來(lái)越廣泛。
