條形缺陷的定義，焊縫拍片檢測的缺陷，都是以缺陷大小來定義，長寬比大于3的氣孔、夾渣等缺陷定義為條形缺陷，未焊透是連續的直線，沒有寬度，所以大部分的條形缺陷都是裂紋、條形氣孔和條狀?yuàn)A渣。

1、條形缺陷的評級方法

可概括為按單個條形缺陷的長度和條形缺陷的總長評級。

由于一級片不允許有條形缺陷，根據條形缺陷的大小，依次分為II級、III級或IV級。

首先評單個條形缺陷的級別， 測量各條形缺陷長度，取最長條形缺陷，與條形缺陷分級表規定的II級允許的單個條形缺陷長度比較，若不超過則為II級；若超過，與III級規定的單個條渣長度比較，若不超過，則為III級；若超過，則為IV級。

按總長評級：若單渣不到IV級，需再按總長評級。設單渣為II級，把12T長度（T為母材厚度）內相鄰一組夾渣中間距≤6L（L為該組夾渣中最長夾渣的長度）的條渣的長度相加，其總長若≤T，則焊縫為II級；若超過T，把6T長度內相鄰?qiáng)A渣中間距≤3L的條渣的長度相加，其總長若≤T，則為III級，若超過T，則為IV級。若單個條渣為III級，把6T長度內相鄰?qiáng)A渣中間距≤3L的條渣的長度相加，其總長若≤T，則為III級，若超過T，則為IV級。

我們根據管道設計要求，如果要求是一級片合格，只要有條形缺陷則必須返修，如果是II級合格，則按照條形缺陷的大小來確定等級。

金魯鼎管路自動焊接設備

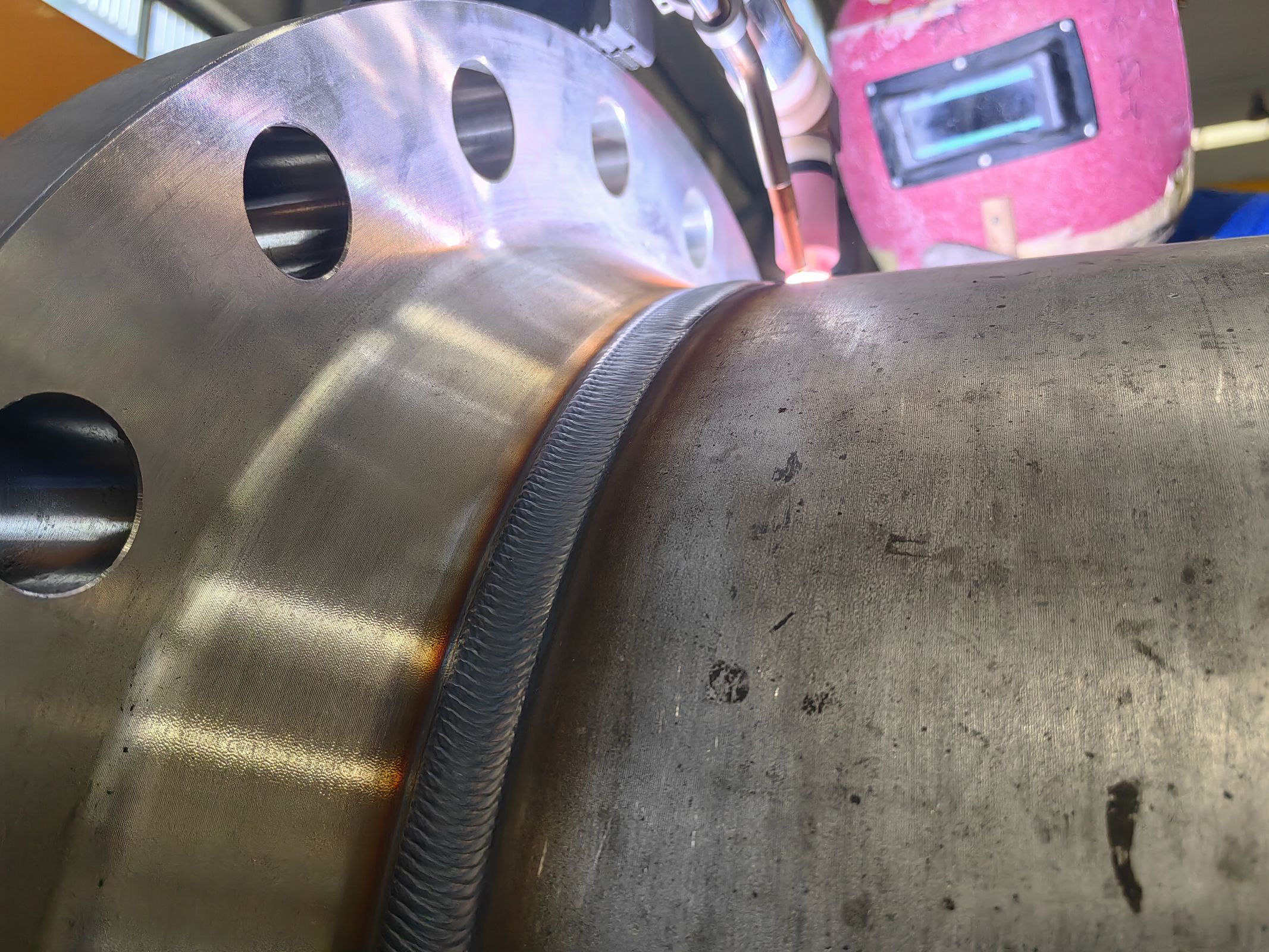

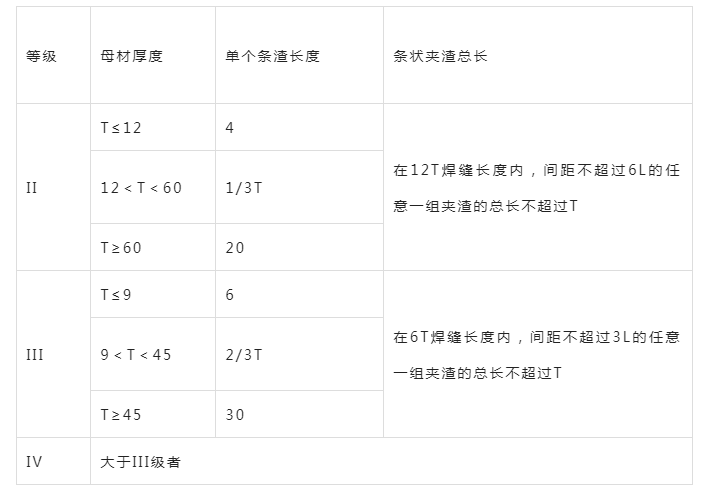

2、條形缺陷分級表

*若兩個或兩個以上條條形缺陷相鄰間距小于其中小缺陷長度，則按單個條形缺陷計算，其間距也應計入條形缺陷長度。

*若焊縫長度不足12T或6T，則允許的總長按比例折算，

*若折算長度小于單個條形缺陷長度，則按單個長度為允許總長。

*若兩個或兩個以上條條形缺陷相鄰間距小于其中小缺陷長度，則按單個條形缺陷計算，其間距也應計入條形缺陷長度。

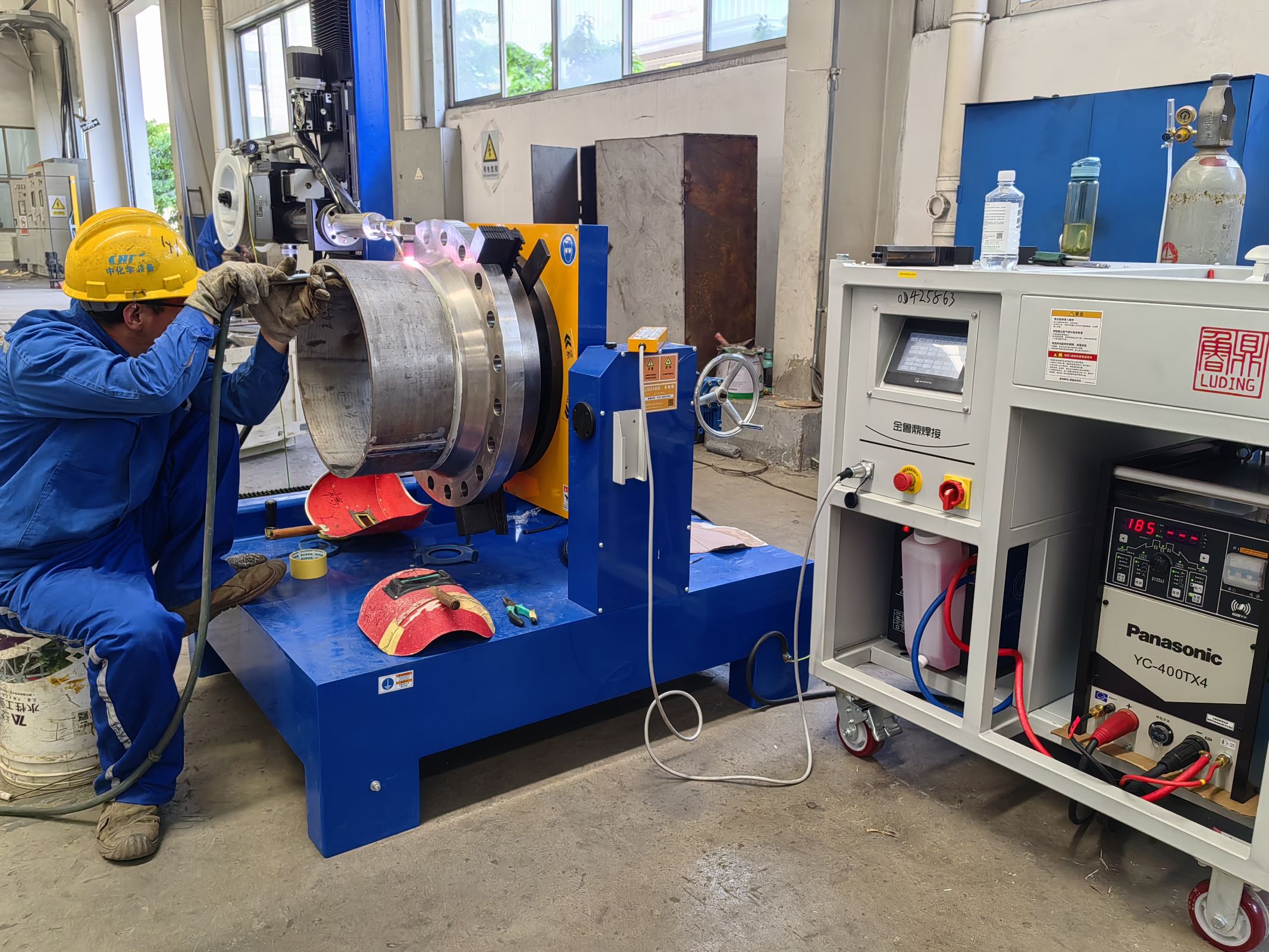

金魯鼎管路自動焊接設備

3、鋼管環焊縫根部?jī)?nèi)凹分級表

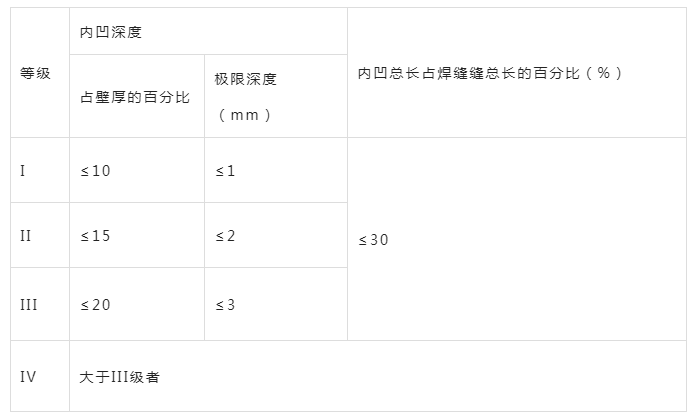

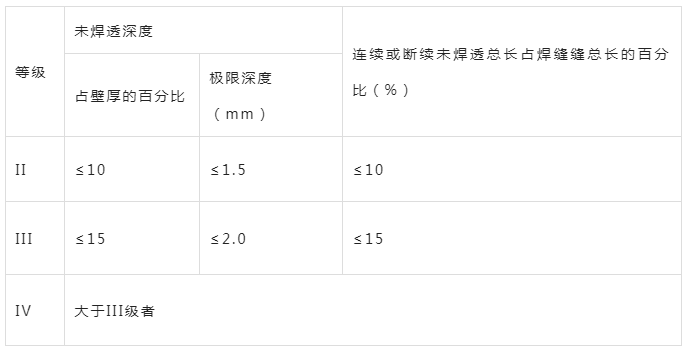

4、鋼管環焊縫未焊透分級表
