筒體環縫坡口加工采用 刨邊機進行刨削，刨削進刀量不能太大，以保證坡口表面無撕裂小裂紋。刨削過程中要及時清理鐵屑，防止劃傷鋼板刨削完畢，采用磨光機打磨坡口表面，并進行著色檢測。

簡體縱縫坡口采用火焰自動切割。 切割前，須將坡口兩側各200 mm范圍內預熱至150 c,切割后，用磨光機打磨坡口表面，并進行著色檢測，無任何缺陷為合格。

1、焊接工藝評定

根據產品實際需要分別進行了埋弧焊、焊條電弧焊工藝評定，焊前對試板進行了預熱，預熱方式采用履帶式電加熱帶，預熱溫度150~200℃，焊接過程中嚴格控制道間溫度不低于150℃，并在焊后立即進行了(250~300)℃x2h的消氫處

理。無損檢測合格后還進行了焊后消應力熱處理，熱處理溫度為640~680℃。焊接過程中嚴格控制了焊接熱輸入，埋弧焊為30~34kJ/cm，焊條電弧焊為22kJ/cm。

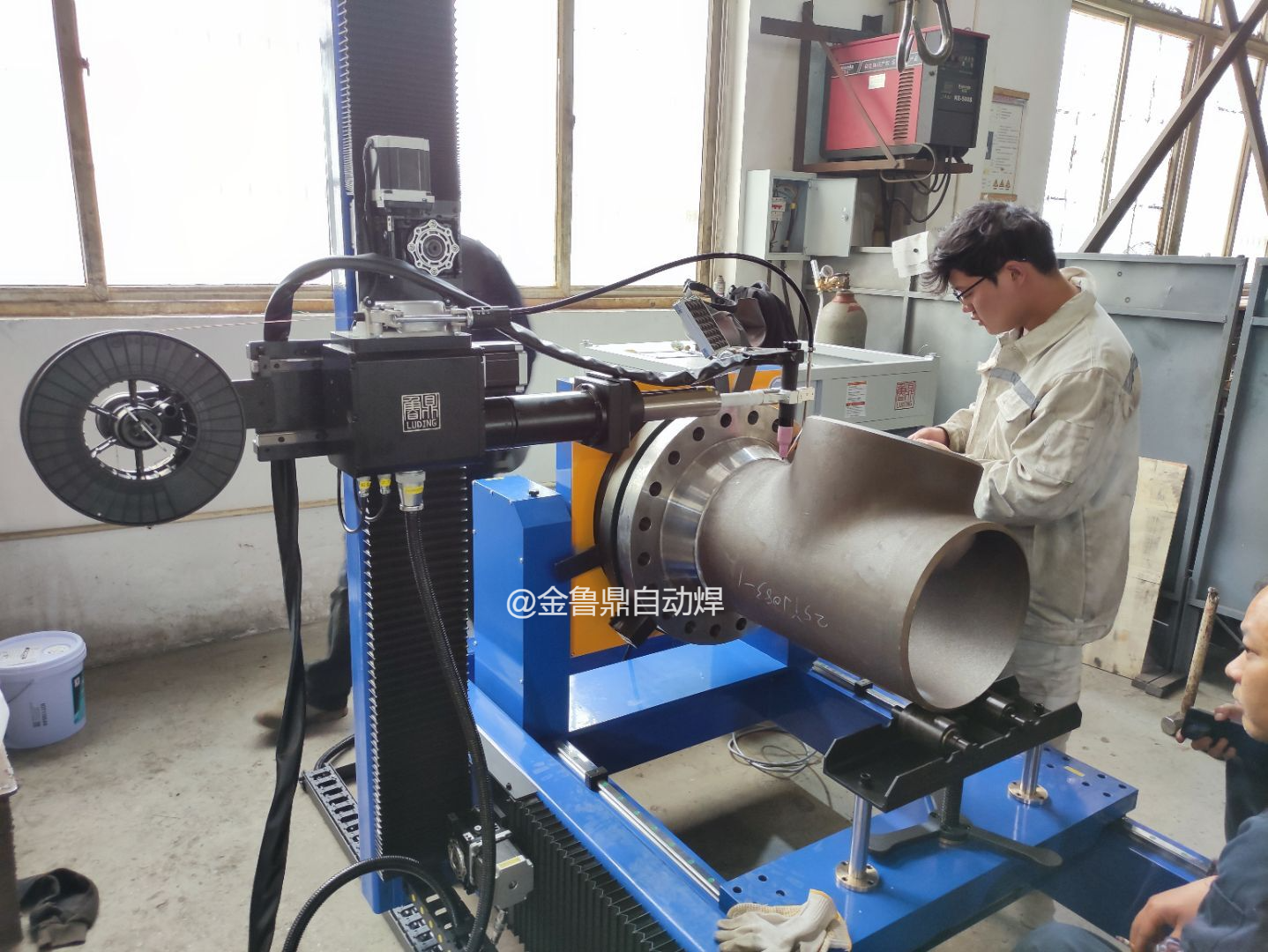

金魯鼎石化管路自動焊

2、產品焊接

組對 組對時的定位焊采用焊條電弧焊，焊條選用R307.φ3.2mm，焊前預熱采用火焰均勻加熱，加熱至200°C時進行定位焊。定位焊焊縫厚度不小于8mm,焊縫長度每隔200mm焊100 mm。定位焊縫要求與正式焊縫相同，不能存在任何缺陷，尤其是收弧部位無弧坑裂紋。定位焊須在坡口內引弧，不得在母材表面隨意引弧。定位焊縫焊完后，用火焰進行均勻加熱，加熱到200C后用巖棉保溫緩冷。

3、焊接工藝

(1)焊接前，清理焊道兩側20 mm范圍內油、銹等污物。先焊內側焊縫，然后從外側清根后再焊外側焊縫。

(2)焊前采用電加熱帶對整條焊縫進行預熱，預熱寬度為坡口兩側各不小于200 mm范圍。電加熱帶放置在外側焊縫處，內側用巖棉進行保溫。預熱過程隨時用遠紅外測溫儀測溫，保證預熱溫度的均勻性，溫度升至200 °C后斷電進行焊接。

(3) 采用埋弧焊，焊接參數嚴格執行焊接工藝評定結果，并嚴格控制焊接熱輸入。每條焊縫要一次焊完，中間不得停留，并嚴格控制道間溫度不低于200 °C,，否則應重新進行加熱。內側焊縫焊完后，從外側采用碳弧氣刨進行清根，清根前焊縫溫度要求不低于200°C，否則要進行預熱處理。

(4)每條焊縫焊完后立即進行(250~300) °Cx2 h的消氫處理，以降低擴散氫含量，并促使焊縫晶界的有害雜質進一步彌散，減少因S，P雜質偏析而導致的裂紋，同時降低焊接接頭硬度，提高焊接接頭的沖擊韌度，避免延遲裂紋的產生。

(5)每條焊縫焊接完畢，待48 h后進行射線探傷。

4、焊后熱處理

對于低合金耐熱鋼來說，焊后熱處理的目的不僅是消除焊接應力，而且更重要的是改善金屬組織，降低焊縫及熱影響區硬度，提高接頭的高溫蠕變強度和組織穩定性，達到提高接頭的綜合力學性能的目的。由于低合金耐熱鋼在370-565°C溫度區間長期運行過程具有回火脆性，因此在選擇熱處理工藝時-一定要避免在此溫度區間長時間停留。

溫度的確定:各國制造法規對15CrMoR的焊后熱處理溫度要求不一，JB/T 4709- 2000推薦溫度 為≥600 °C,其它規范推薦為640~680 °C，為此分別做了(620+40) °C, (660+20) °C溫度下熱處理焊接接頭的力學性能檢測。

    由此可見，較高的的熱處理溫度由于提高了組織的穩定性而延長了蠕變斷裂時間有利于提高接頭的沖擊韌度。為此產品的熱處理溫度選定在(660+20)°C,為避免15CrMoR在370~565 °C這一溫度帶出現材料韌性下降的現象，降溫過程中在400 °C以下要加快冷卻速度。

5、結論

(1)嚴格控制母材和焊材中V, Ti, Nb. P, As, Sb和Sn的含量，對防止焊接接頭出現再熱裂紋和回火脆性有利。

(2) 合理的預熱、消氫措施是保證焊接接頭質量的關鍵。

(3)在660 °C溫度下進行焊后熱處理，并適當控制設備在370-565 °C下的停留時間，可獲得綜合性良好的焊接接頭。
