摘要：本文在分析波紋金屬軟管的結構及焊接技術特點的基礎上，提出解決波紋金屬軟管網套及接頭自動焊接的基本技術原則，并介紹了金魯鼎焊接（山東）有限公司的BW70T及TPF400T兩個系列的波紋金屬軟管自動焊接設備。
關鍵詞：波紋金屬軟管，自動焊接設備，自動焊機，濟南金魯鼎焊接技術有限公司

1、概述

波紋金屬軟管（簡稱波紋管）是現代工業管路中重要的柔性管道。在各種輸氣、輸液管路系統以及長度、溫度、位置和角度補償系統中，作為補償元件、密封元件、連接元件以及減震元件，廣泛應用于航空航天、石油化工、礦山電子、機械造船、醫療衛生、輕紡電子、能源建筑等各領域。

波紋金屬軟管主要由波紋管、網套和接頭組成，如圖1所示。內管是具有螺旋形或環形波形的薄壁不銹鋼波紋管，波紋管外層的網套，由不銹鋼絲或鋼帶按一定的參數編織而成。軟管兩端的接頭或?yàn)榉ㄌm或?yàn)榻z頭，形式多樣，根據應用工況不同而不同。

金屬軟管的最新國家規范為GB/T14525-2010《波紋金屬軟管通用技術條件》，于2011年10月1日起實施。

2、波紋軟管自動焊接成套技術

波紋金屬軟管的焊接工藝過程一般包括兩道工序：（1）網套、波紋管及壓緊套管—金屬軟管本體體—的焊接；（2）金屬軟管本體與管接頭的焊接。

2.1.1 TPF400T金屬軟管接頭自動焊接專機

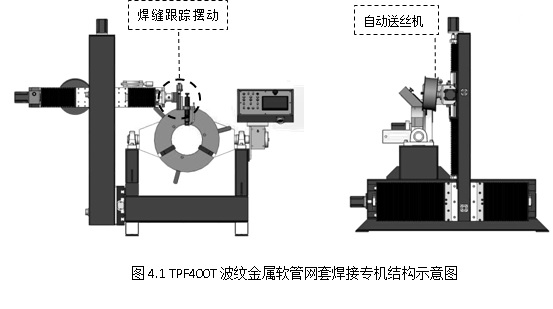

圖4.1為TPF400T金屬軟管接頭自動焊接專機，焊槍及變位機構均可實現角度靈活調整，使該設備具有廣泛適應性，可完成法蘭、彎頭、絲頭等絕大多數現有管接頭的焊接。圖4.2為該設備焊接應用現場。

2.2 焊接工藝要點
2.2.1金屬軟管本體焊接工藝要點
（1）由于金屬軟管本體特殊的三層結構及焊前裝配的重復性較差，要求焊接工藝必須有足夠的容差窗口。
（2）由于薄壁件對焊接線能量非常敏感，因此焊接工藝上要求準確控制焊接電流、焊接電壓，并須與填絲量的同步匹配。
2.2.2金屬軟管接頭焊接工藝要點一般情況下，軟管接頭與壓緊管套厚度差別較大，而且管接頭型式多樣，因此，焊接工藝上應充分考慮焊接角度對焊縫成型及質量的影響。
3、 結語
3.1波紋管金屬軟管應用范圍廣、用量大，其工作溫度范圍可達-196℃～+420℃，壓力范圍一般為PN0.6―32.0Mpa，最高達42.0MPa，焊縫質量要求高。
3.2由于金屬軟管的特殊多層結構，為保證焊接質量，對焊前對口質量、焊接工藝、焊接設備都提出了更高要求。
3.3 BW70T網套自動焊接專機及TPF400T接頭自動焊接專機及其配套焊接工藝，針對波紋金屬軟管焊接行業開發，自動化程度高、工藝參數控制穩定、工藝適應性強，實際應用效果良好。
